Démontage et remontage
d’un panneau de porte C3 Pluriel
Outillage nécessaire
Une spatule ou un réglet pour déposer la grille.
De préférence en plastique, mais si vous n’en n’avez pas, entourer le bout de chatterton, ce dernier protégera efficacement le plastique du tranchant de la lame.
Un tournevis, embout ou clé de type torx (étoile) de taille 20
Un tournevis, embout ou clé de type torx (étoile) de taille 30
Dépose
De préférence, évitez de réaliser cette opération par de basse température : le plastique casse beaucoup plus facilement.

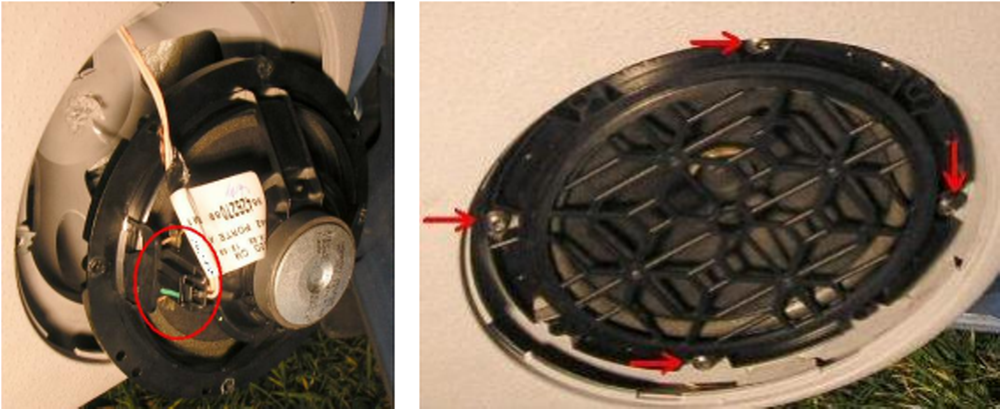

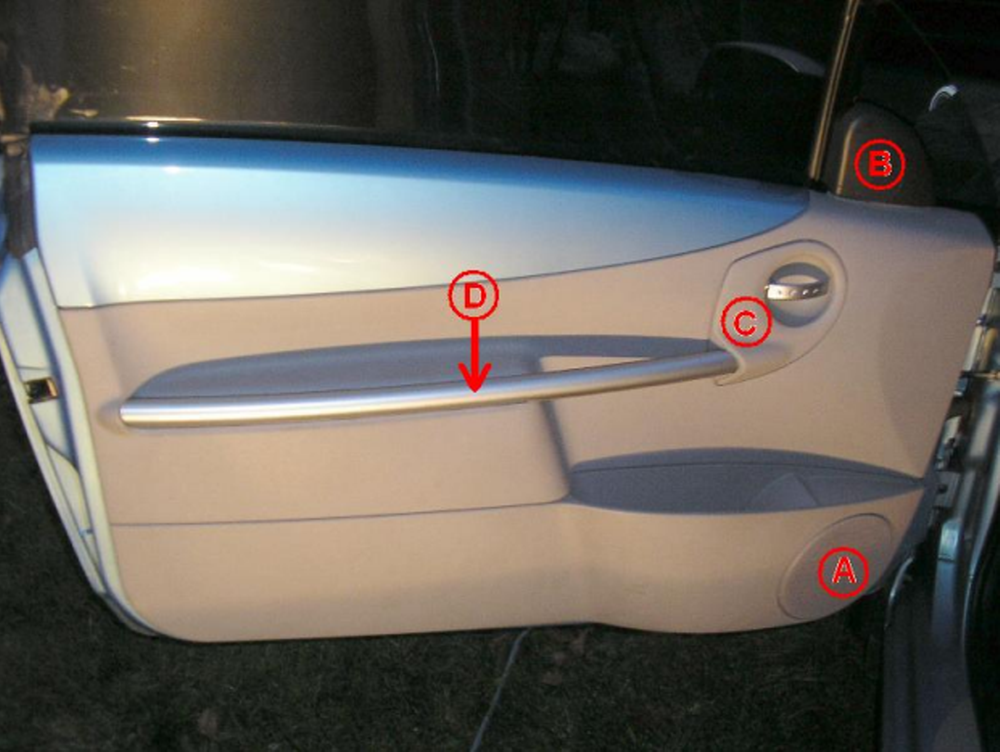

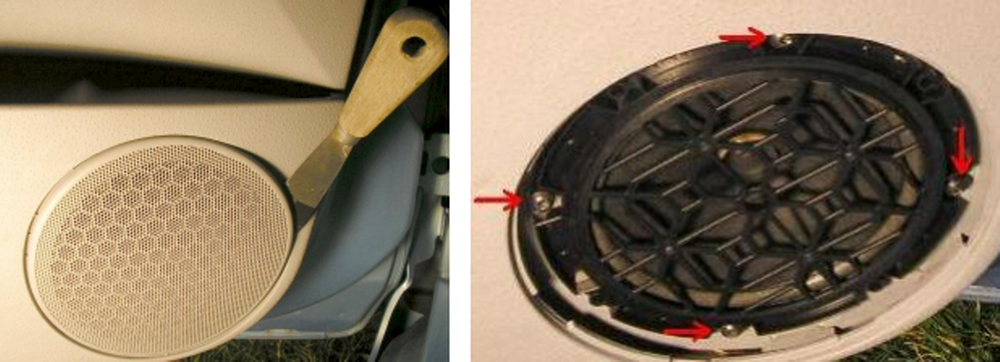

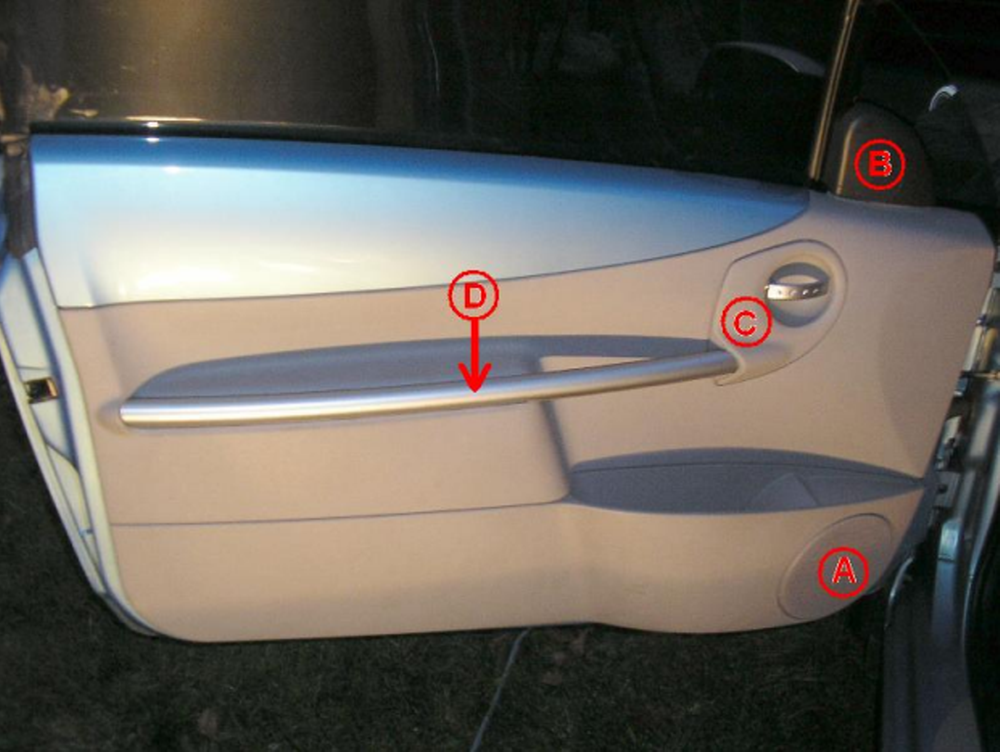

Déclipser la grille de haut-parleur ((A) image ci-dessus) comme indiqué sur la photo de gauche, puis dévisser les 4 vis torx de 20 (indiqué par la flèche rouge sur la photo de droite)
afin de déposer le haut-parleur. (Pour plus d’informations, voir la doc sur le démontage du haut-parleur avant)
|

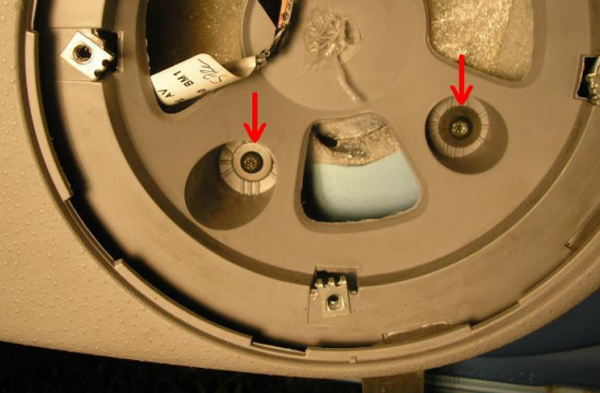

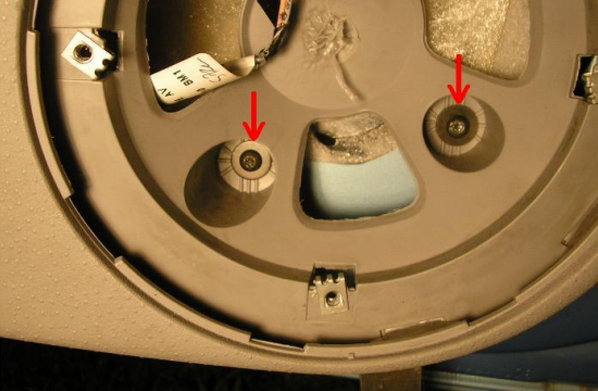

Dévisser les 2 vis torx de 20 (la rondelle est fixée sur la vis) qui sont derrière le hautparleur |
 |
 |
Démonter l’enjoliveur intérieur du rétroviseur extérieur (B) en le tirant vers soi. Il est juste tenu par 2 tétons plastiques dans un support métallique. |
|

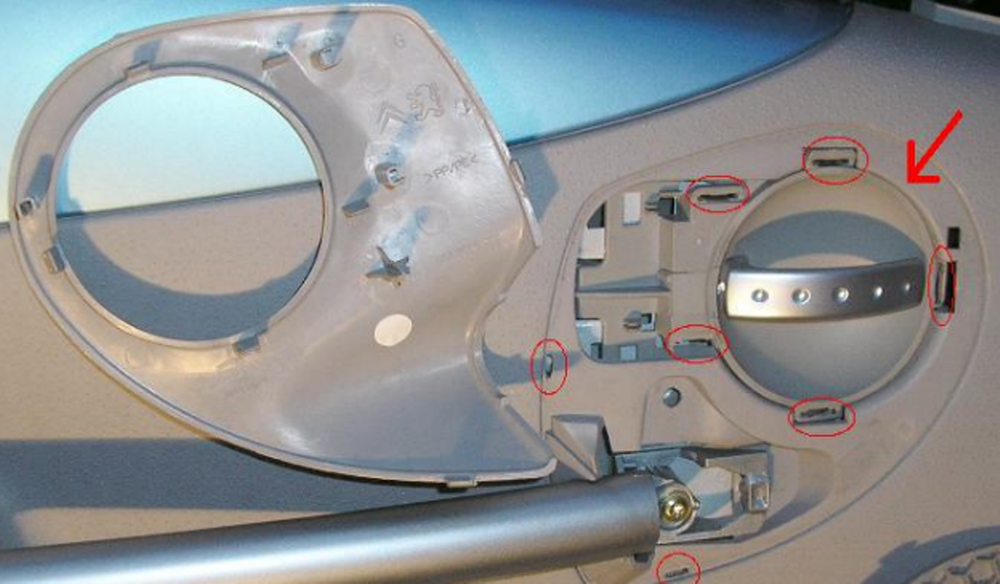

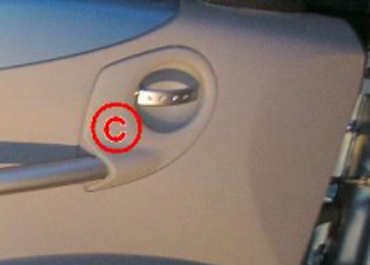

Démonter ensuite l’enjoliveur de la poignée de porte (C). Il est tenu par des clips plastiques aux endroits entourés en rouge image ci-dessous. |
 |
Procéder comme pour la grille de haut-parleur dans le sens de la flèche

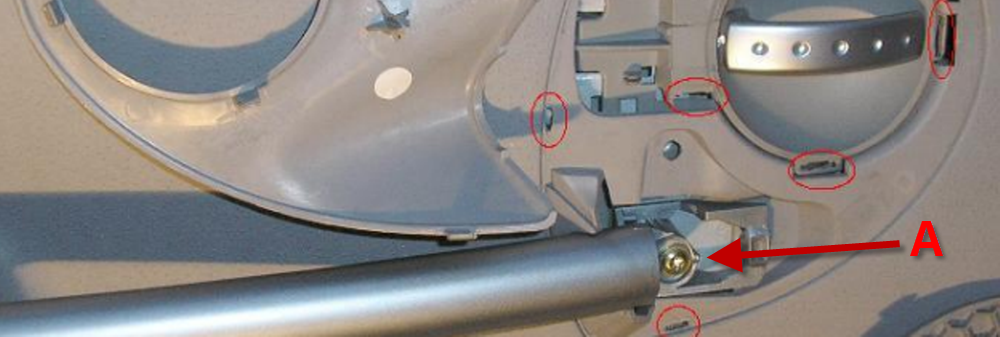

Dévisser la vis qui tient l’avant de la poignée de porte (torx de 30) (A),

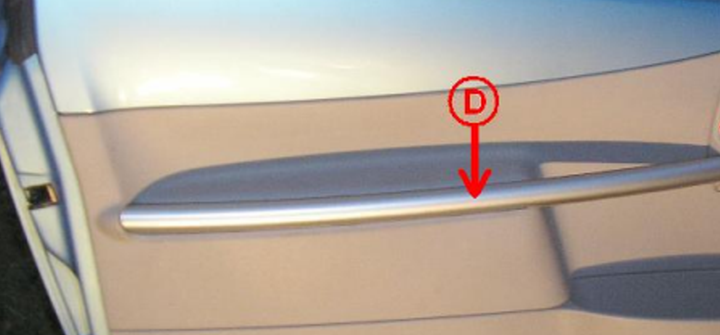

Puis faire coulisser la poignée (D) vers l’avant du véhicule (2) pour se retrouver avec un espace sur la partie arrière de la poignée (3).
 |
 |

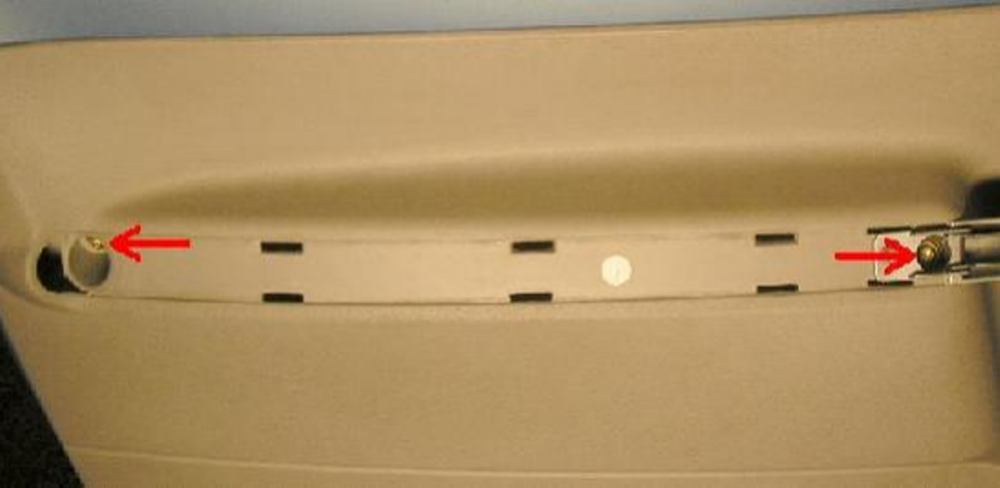

Déposer la partie extérieure de la poignée de porte afin de se retrouver dans l’état ci-dessous, puis dévisser les vis (flèches) qui tiennent le panneau de porte (torx de 30)

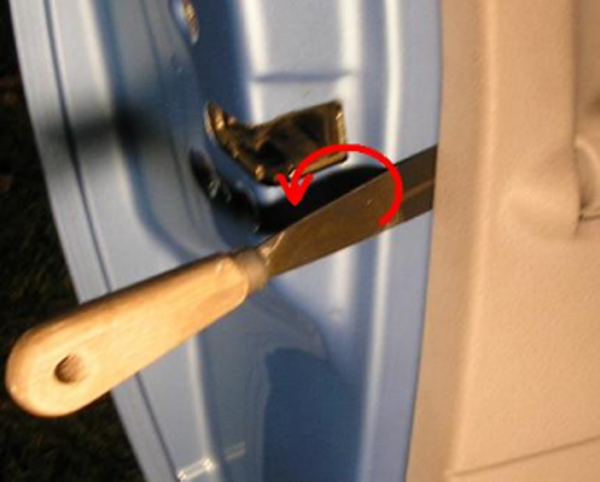

| A l’aide de la spatule, déclipser le panneau de porte. |  |

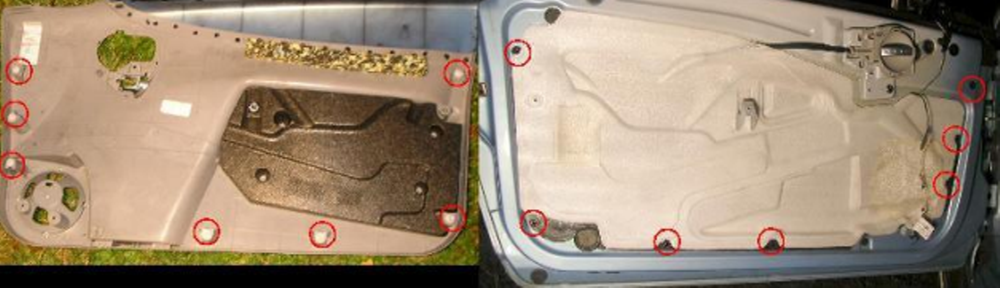

Le panneau est maintenu en place par 7 clips repéré en rouge (voir les emplacements sur les photos ci-dessous).
Il se peut que certains clips reste accrochés à la porte.
Rien de grave, il suffit de le retirer délicatement et de les remettre en place sur le panneau de porte.
 |

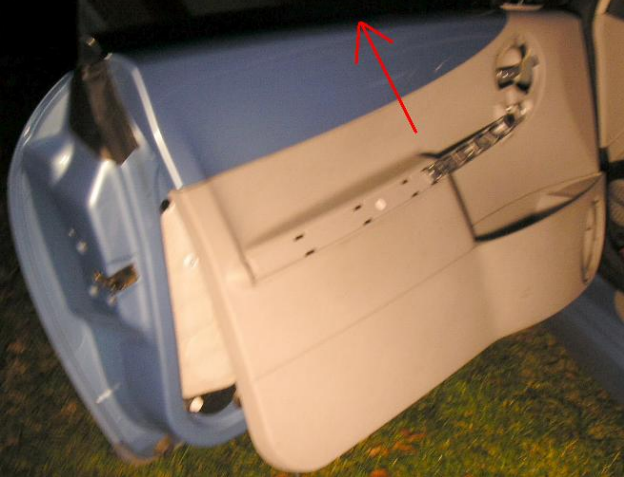

Tirer légèrement sur le panneau afin de le décoller de la porte, puis monter le vers le haut (sens de la flèche) |
Certain clips peuvent casser.
Pour les remplacer, il existe des kits chez Citroën adaptés à chaque type de montage.
|

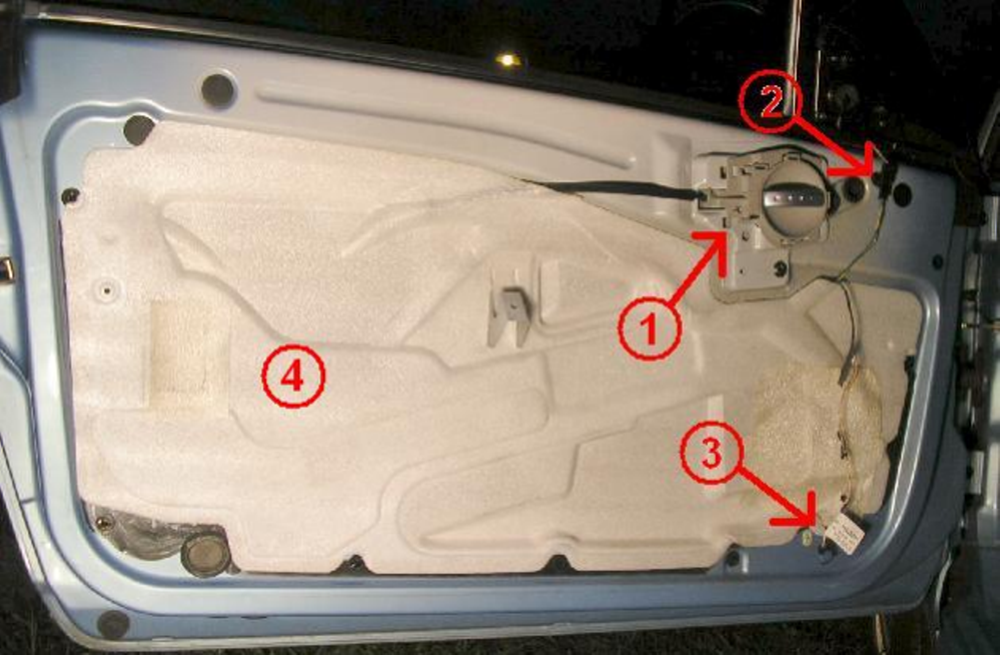

Une fois le panneau déposé, on peut voir • La commande d’ouverture de la porte (1) |
 |
 |

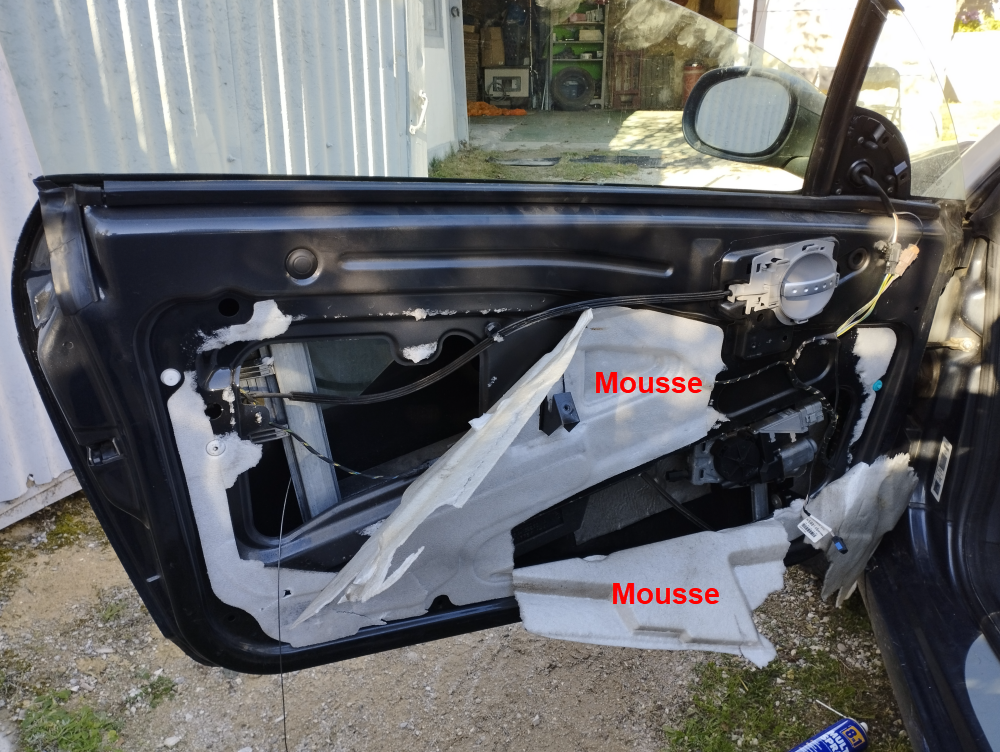

La mousse (thermique, phonique et étanche) sera à remplacer lors d’une intervention sur l’un des composants qui de situe derrière. |
Derrière la mousse se trouve le système de guide et le moteur de lève vitre.
Repose
Outillage nécessaire
• Un tourne vis, embout ou clé de type torx (étoile) de taille 20
• Un tourne vis, embout ou clé de type torx (étoile) de taille 30
En plus du panneau de porte vous devez avoir
|

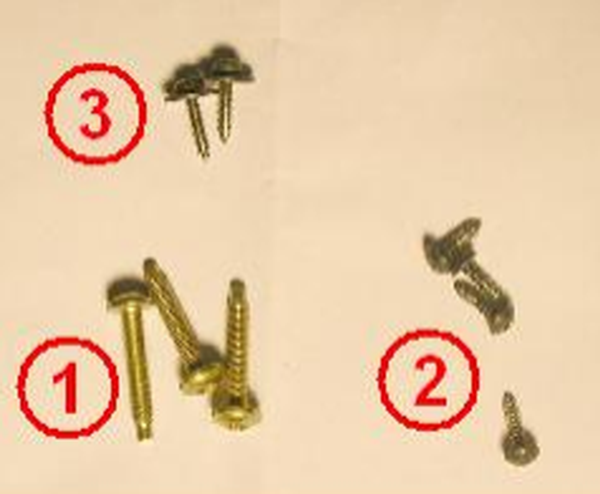

3 grosses vis à tête torx 30 (6×35 mm) (1) 4 petites vis à tête torx 20 (4×15 mm) (2) 2 petites vis à tête torx 20 avec rondelles (4×20 mm) (3) |
 |

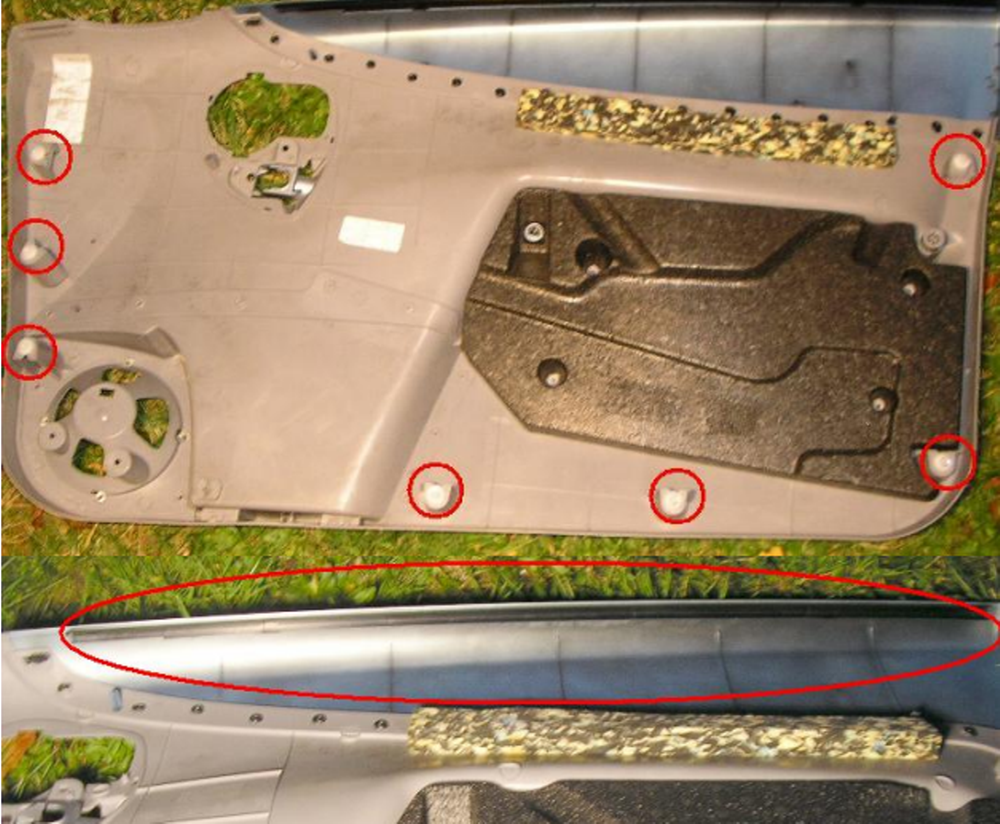

S’assurer que les 7 clips sont bien en place sur le panneau (cercles rouges sur la photo du haut ci-dessous) et en bon état, et que le guide est bien propre et droit (photo du bas)
 |

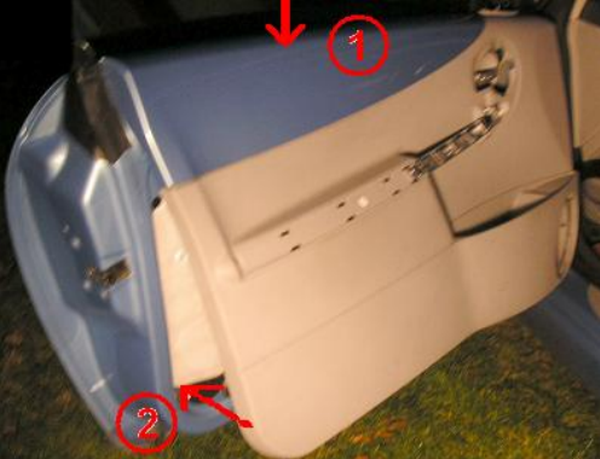

Placer la gouttière le long de la vitre en premier (1) en veillant à centrer le panneau de porte, puis le rabattre vers la porte (2) en vérifiant que les clips tombent bien en face des trous. |
Il ne reste plus qu’à presser légèrement au niveau des clips (un bruit de verrouillage se fait entendre quand ils sont bien en place)
| Visser les deux vis de torx de 30 aux emplacements désignés et les serrer convenablement |  |
 |

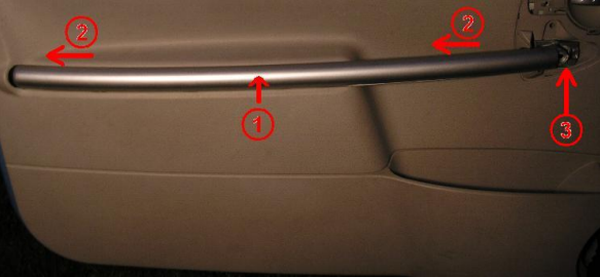

Remettre en place la poignée (1) et la coulisser (2) à fond vers l’arrière de la porte jusqu’à ce que le trou de la vis (3) tombe en face. |

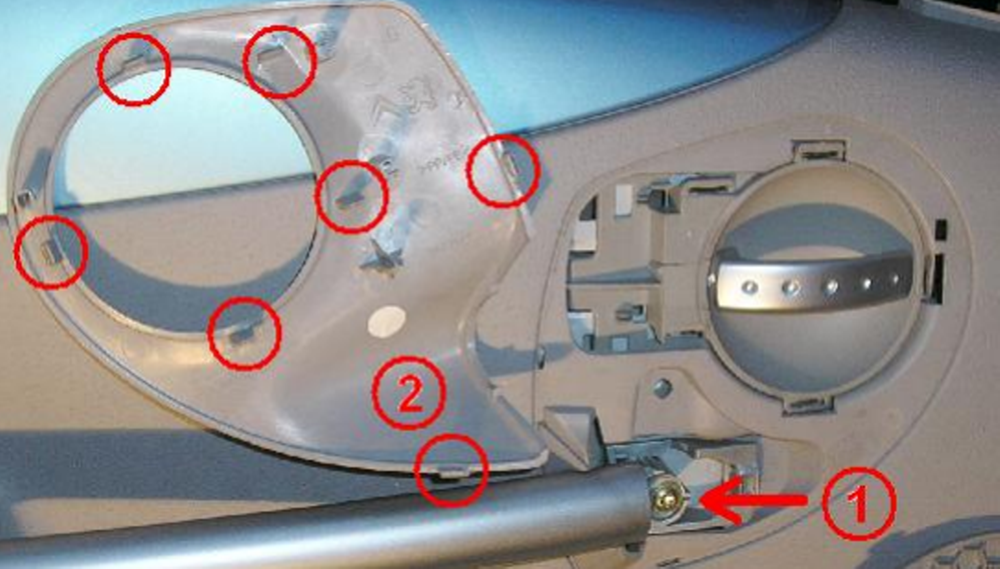

Mettre en place et visser la dernière vis torx de 30 à l’emplacement désigné (1),
puis remettre en place l’enjoliveur de poignée (2) en vérifiant que les clips (cercles rouges sur (2)) tombent bien en face de trous.
Il ne reste plus qu’à presser légèrement au niveau des clips (un bruit de verrouillage se fait entendre quand ils sont bien en place)
 |
Visser les 2 vis torx de 20 (la rondelle est fixée sur la vis) qui sont au niveau du hautparleur |
Brancher le haut-parleur et le remettre en place (4 vis torx de 20 (indiqué par les flèches rouges sur la photo de droite)) puis remettre en place la grille de haut-parleur.
Pour plus d’informations, voir la doc sur le démontage du haut-parleur avant.

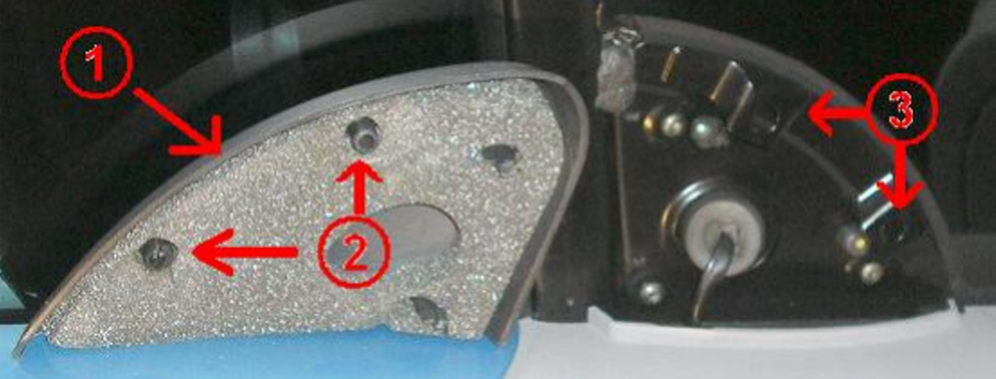

Mettre en place l’enjoliveur intérieur du rétroviseur extérieur (1).
Il est juste maintenu par des tétons plastiques fragile (2) à centrer dans les trous du support métallique (3).

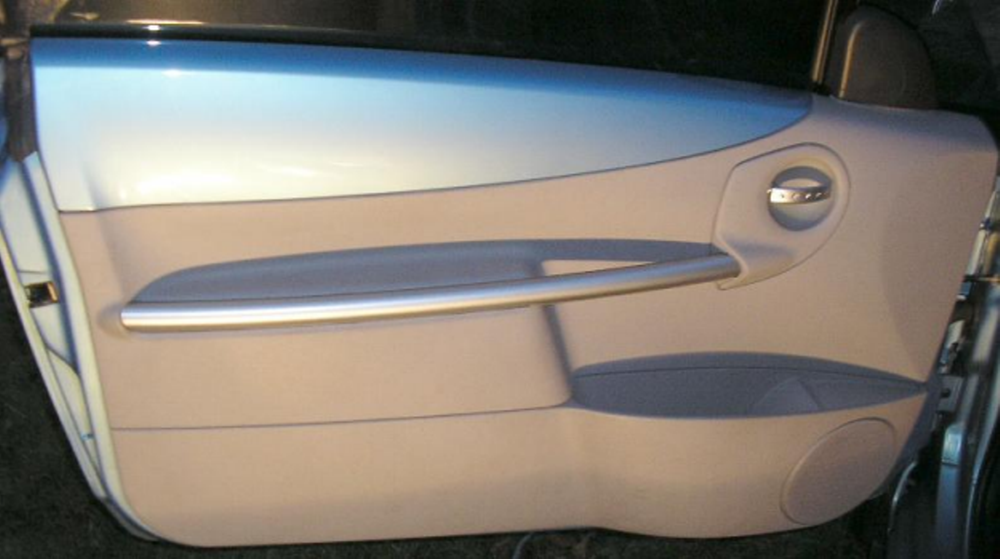

Et voila, le remontage est terminé, vous devez avoir un panneau fixé comme à l’origine
