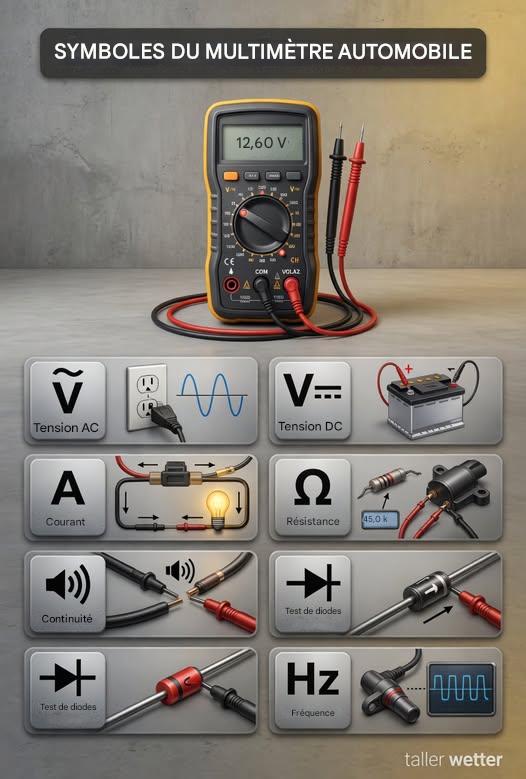

Les symboles du multimètre automobile
Le multimètre est un outil essentiel pour diagnostiquer les pannes électriques de l’automobile.
Chaque symbole indique une fonction spécifique
Si comme moi vous ne savez pas comment utiliser un multimètre en tant que non-électricien
Il faut d’abord brancher le cordon noir sur la borne COM et le cordon rouge sur la borne appropriée selon la mesure : V pour la tension, Ω pour la résistance ou A pour l’intensité.
Il est crucial de choisir le calibre le plus élevé au début pour éviter d’endommager l’appareil et de toujours s’assurer que le circuit est hors tension lors des mesures de résistance.
Les trois fonctions principales permettent de diagnostiquer des pannes simples
Voltmètre (V) : Pour vérifier si une prise ou une batterie fournit du courant.
En courant alternatif (prise domestique), le sens des cordons n’a pas d’importance ; en courant continu (pile), le fil rouge doit aller sur le (+).
Ohmmètre (Ω) : Pour tester la continuité d’un fusible ou d’un fil
Le circuit doit impérativement être débranché et les pointes doivent être en contact direct avec les bornes de l’élément testé.
Ampèremètre (A) : Pour mesurer l’intensité.
Cette manipulation est déconseillée aux débutants car elle nécessite d’ouvrir le circuit et présente des risques de court-circuit si une erreur de calibre est commise.
Pour garantir votre sécurité et la précision des mesures
Vérifiez l’état des cordons et portez des protections adaptées si vous travaillez sur le secteur.
Testez votre multimètre avant et après la mesure sur une source connue pour confirmer son bon fonctionnement.
Ne touchez jamais les parties métalliques des pointes de touche pendant une mesure sous tension.
 | 🔌 Volt AC (V~) Avec un courant alternatif. ✔️ Utilisé dans les systèmes électriques domestiques |
 | 🔋 Tension CC (V—) Courant continu. ✔️ Très utilisé dans les véhicules ✔️ Permite medir batería, fusibles y sensores |
 | ⚡Courant (A) Moyenne la quantité de courant électrique qui circule dans un circuit. ✔️ Util pour détecter une consommation excessive ✔️ Ayuda a identificar fallas eléctricas |
 | 🔩 Résistance (Ω) Au milieu de l’opposition au pas de course. ✔️ Permettre de réviser les bobines ✔️ Détecter les résistances endommagées |
 | 🔔 Continuité Vérifiez si un circuit est complet. ✔️ Émettre un signal sonore lors de la connexion ✔️ Utile pour réviser les câbles |
 | ➡️ Test des diodes Preuve Permettez de vérifier le fonctionnement des diodes électroniques. ✔️ Vérifier la polarité ✔️ Détecter les diodes endommagées |
 | ➡️ Test des diodes Permettez de vérifier le fonctionnement des diodes électroniques. ✔️ Vérifier la polarité ✔️ Détecter les diodes endommagées |
 | 📡 Fréquence (Hz) Au milieu de la fréquence d’un signal électrique. ✔️ Utilisé avec des capteurs électroniques ✔️ Important pour les diagnostics modernes Comprendre ces symboles facilite un diagnostic électrique plus précis et plus sûr. |
