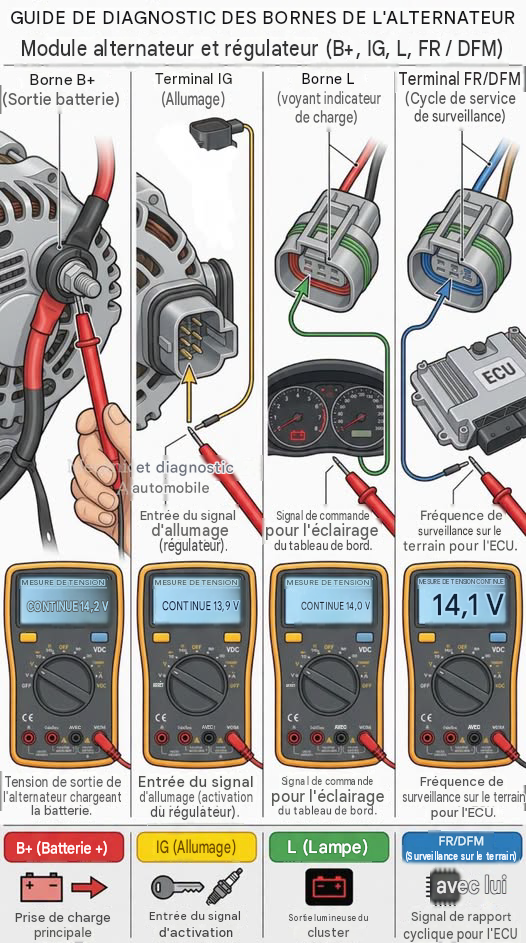

Guide des diagnostics des terminaux

pour l’alternateur et le régulateur de tension


Le système de charge moderne ne génère pas seulement une courant pour la batterie et les consommateurs électriques, mais il interagit également directement avec l’unité de contrôle du moteur (ECU).

Comprendre la fonction de chaque terminal est essentiel pour diagnostiquer les perturbations de tension, l’ignition ou les défauts de charge.

❌1. Terminal B+ (Sortie de charge principale)

Fonction : Connecte directement l’output de la brise diodique à la terminale positive de la batterie à travers un câble de grosse.
Diagnostic : Avec le moteur en marche, il devrait enregistrer un courant de tension continu entre 13,8V et 14,5V.
Test rapide : Mesure la tension entre la terminale B+ et la terminale positive de la batterie.
Un déclin de plus de 0,2V indique une forte résistance due au sulfatation ou aux fils défectueux.

❌2. Terminal IG (Ignition / Excitation)

Fonction : Reçoit le courant de la batterie (+12V) depuis le bouton d’ignition pour réveiller le circuit intégré du régulateur de tension.
Diagnostic : Avec le contact en ON (moteur désactivé), il devrait enregistrer le courant de batterie.
Si aucune tension n’est détectée dans cette terminale, le régulateur ne sera pas activé par le champ magnétique du rotor et la batterie ne générera pas de charge.

❌3. Terminal L (Lamp / Lumière d’alerte)

Fonction : Contrôle l’indicateur de tableau de bord avec la visualisation de la batterie.
Opération : Informez le ordinateur de la pourcentage de charge (cycle de travail) à laquelle le rotor de l’alternateur fonctionne.
Importance : Cela permet à l’ECU d’anticiper la charge mécanique sur le moteur et d’ajuster la vitesse de repos minimum (vitesse de repos) ou de désactiver le compresseur de climatisation lorsque l’alternateur exige un effort maximal.

Diagnostic : Il est mesuré en fonction de la fréquence (Hz) ou du cycle de travail (%) en utilisant un osciloscop ou un multimètre avec une fonction de cycle de travail.
⚠️Conseils de diagnostic dans l’atelier

Vérifiez le grounding en masse : Un grand nombre d’alternateurs retournés comme « défectueux » en raison d’un manque de bonne masse entre la housse de l’alternateur et le bloc moteur/charrette.

Ripple : Ajustez votre multimètre à l’échelle de tension AC (Courant alternatif) à la terminal B+.
Si vous obtenez une lecture supérieure à 0,5V AC, cela signifie que l’un ou plus de diodes rectifiants sont endommagés.

Quel test faites-vous en premier dans votre atelier lorsque un véhicule avec une batterie qui clignote entre en scène ?



Faites-moi savoir votre méthode dans les commentaires !
