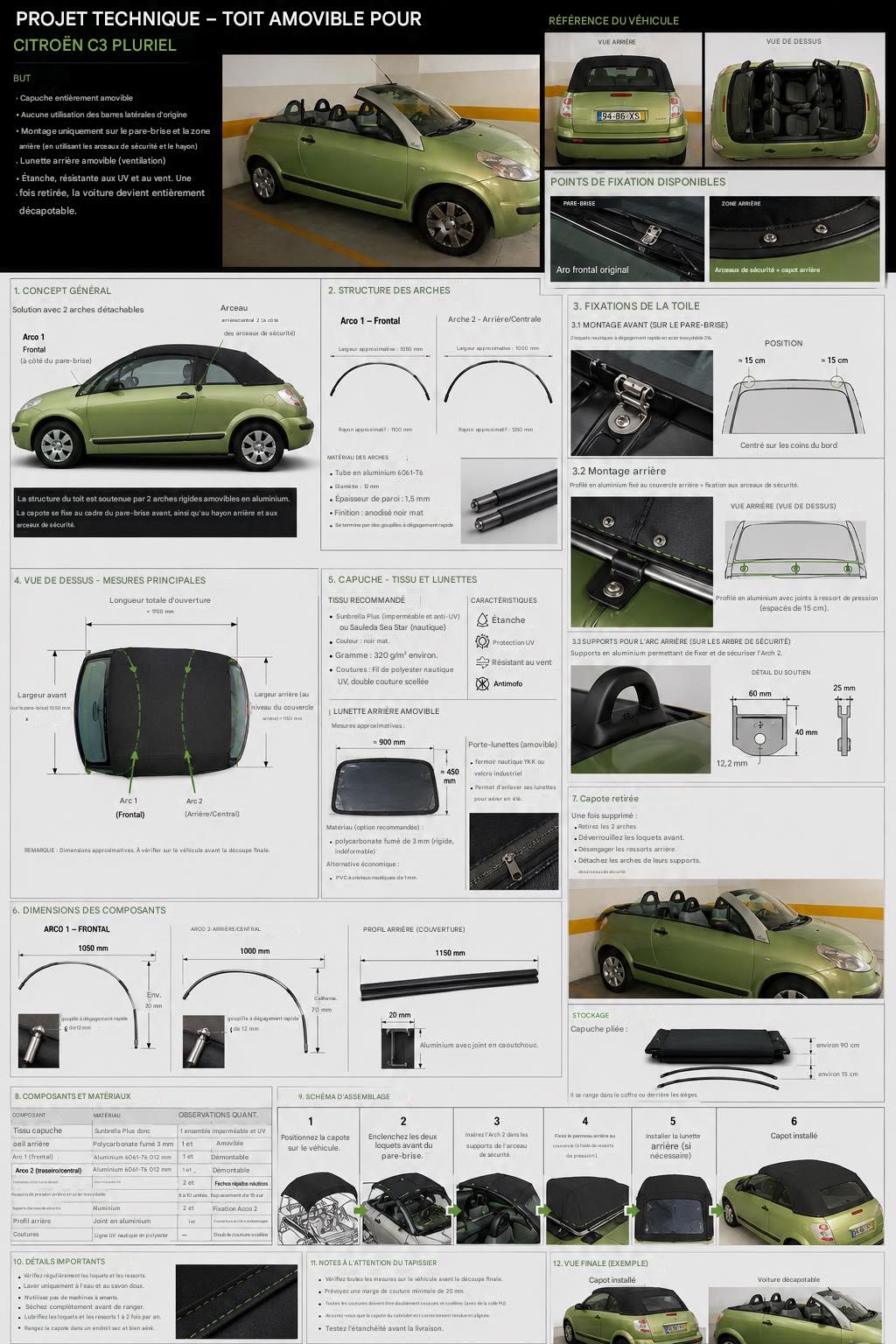

Projet technique pour un toit amovible C3 Pluriel
Face aux problèmes récurrents de nos voitures, je réfléchis » texte de Ricardo Cruz «
à une solution plus définitive et fonctionnelle.
J’ai déjà ce projet en tête. Il me reste à trouver un tapissier qui ait le temps, la motivation et la patience nécessaires pour le réaliser.
Le BUT Capuche entièrement amovible
Aucune utilisation des barres latérales d’origine
Montage uniquement sur le pare-brise et la zone arrière (en utilisant les arceaux de sécurité et le hayon)
Lunette arrière amovible (ventilation)
Étanche, résistante aux UV et au vent.
Une fois retirée, la voiture devient entièrement décapotable.

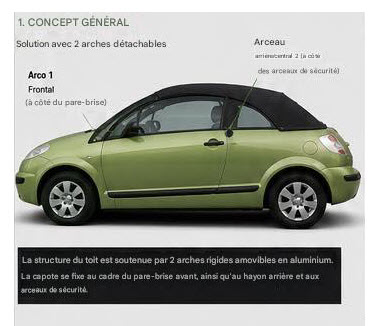

1. Conception général
 |
Solution avec 2 arches détachables
|

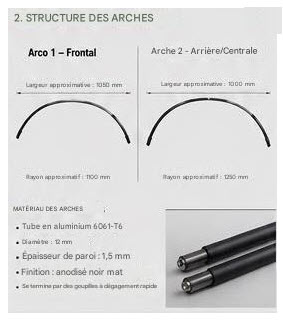

2. Structure des arches
 |
|

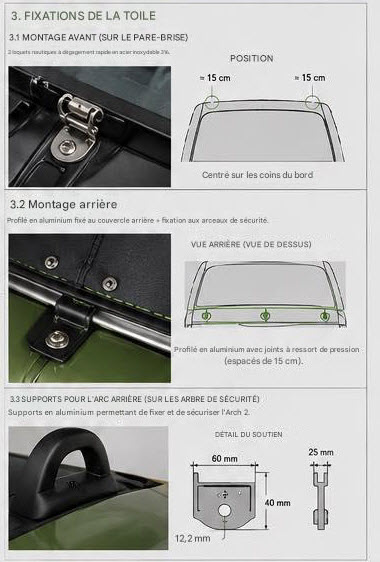

3. Fixations de la toile
 |
|

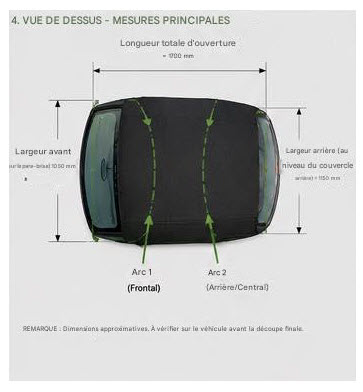

4. Vue du dessus Mesures principales
 |
Longueur totale d’ouverture -1000 mm
Largeur avant 1050 mm Largeur arrière (au niveau du couvercle Arc 1 (Frontal) Arc 2 (Arrière/Central) REMARQUE: Dimensions approximatives. A vérifier sur le véhicule avant la découpe finale |

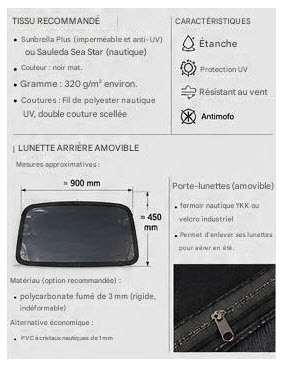

5. Capuche Tissu et Lunettes
|
|
|
6. Dimensions des composants
 |
ARC 1-FRONTAL 1050 mm Env. 20 mm gouple à dégagement rapide de 12 mm |
 |
ARCO 2-ARRIERE/CENTRAL 1000 mm Californie 70 mm goupille a dégagement rapide de 12 mm |
 |
PROFIL ARRIÈRE (COUVERTURE) 1150 mm 20 mm Aluminium avec joint en caoutchouc. |

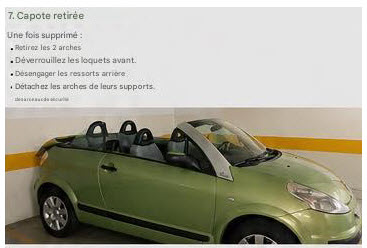

7. Capote rétirée
 |
|

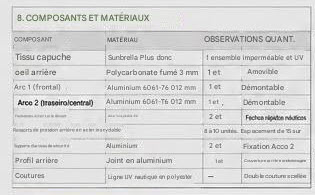

8. Composants et matériaux
 |
|

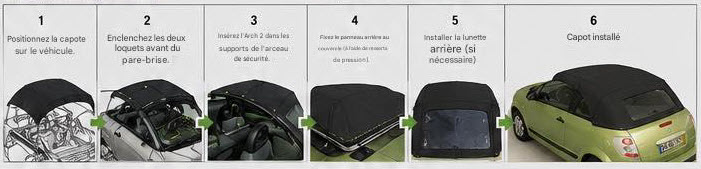

9. Schéma de montage
|
1 Positionnez la capote sur le vénicule |
2 Enclenchez les deux loquets avant du pare-brise |
3 Insérez l’arch 2 dans les supports de l’arceau de sécurité |
4 Fixes le panneau arrière au couvere le Calder de pression |
5 installer le lunette arrière ( si nécessaire ) |
6 Capot installé |
10. Détails importants
|
Vérifiez régulièrement les loquets at les ressorts Laver uniquement à l’eau et au savon doux. Nutilisez pas de machines à amants Séchez complètement avant de ranger. Lubrifiez les loquets et les ressorts 1 à 2 fois par an. Rangez la capote dans un endroit sec et bien auni |
 |

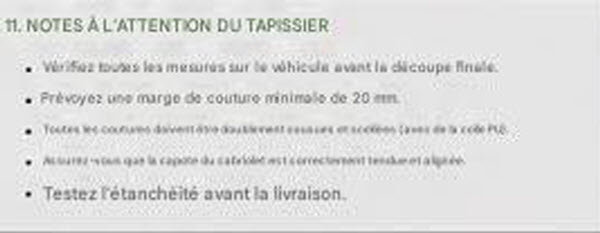

11. Notes à l’attention du tapissier
 |
Vérifiez toutes les mesures sur le véhicule avant la découpe finale. Prévoyez une marge de couture minimale de 20 m Acure sous que la capote du cabriolet est correctement Testez l’étanchéité avant la livraison. |
12. Vue finale (exemple)
|
Capote installé
|

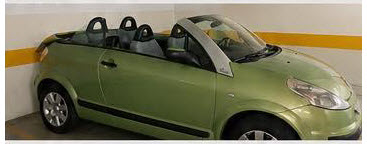

Voiture décapotable
|
Merci à Ricardo Cruz pour cette belle étude
