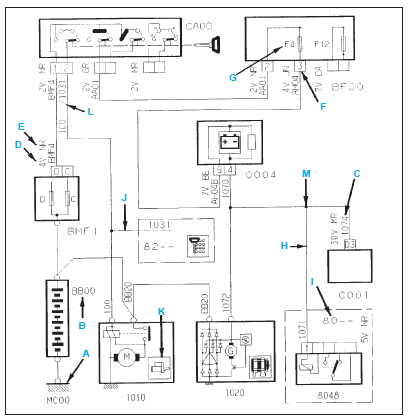

Lecture des schémas
de principe de câblage et d’implantation

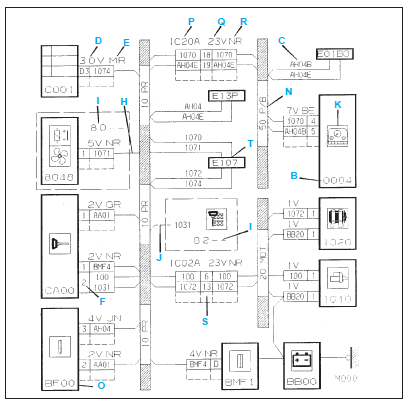

Lecture des schémas de câblage
![]() |
|

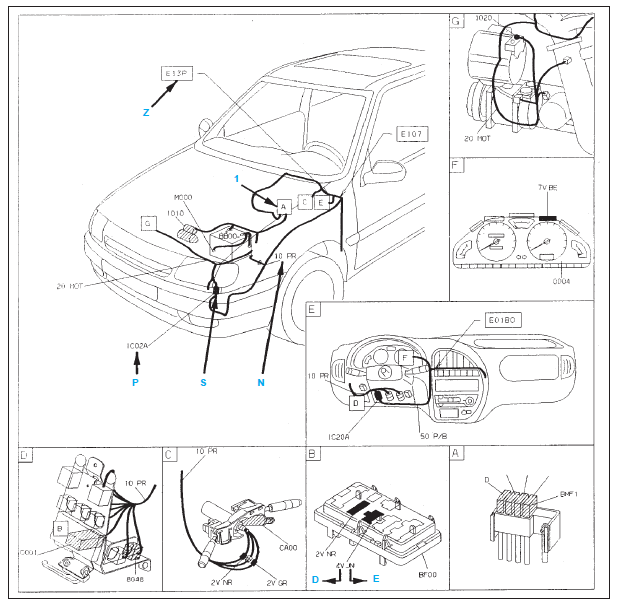

Lecture des schémas implantation
D : Nombre de broches du connecteur. E : Couleur du connecteur. N : Identification du faisceau. P : Numéro d’interconnexion. S : Représentation d’une interconnexion. Z : Représentation d’une épissure. 1 : Voir détails dans l’encadré indiqué.
| Liste des appareils B001 Borne équipotentielle mixte 1. B002 Borne équipotentielle mixte 2. B003 Borne équipotentielle mixte 3. BB00 Batterie. BB01 Ensemble batterie (arrière). BB02 Ensemble batterie (avant inférieur). BB03 Ensemble batterie (avant supérieur). BB04Ensemble batterie centrale. BB05Batterie de démarrage. Batterie de service. BB06Batterie de service. BB07 Batterie d’alimentation alternateur démarreur BB10 Boîtier d’alimentation. BB12 Borne de liaison + batterie. BCM1 Bloc interrupteurs multifonctions gauche. BCM2Coffret interrupteurs multifonctions droit
| BCP3 Boîtier de protection à 3 relais. BF00Boîte à fusibles habitacle. BF01 Boîte à fusibles compartiment moteur. BF02 Boîte à fusibles (coffre). BGPO Unité centrale de gestion (police). BH12 Boîtier à fusibles 12 voies (habitacle). BH28 Boîtier à fusibles 28 voies (habitacle). BM27 Boîtier de service moteur 27 voies. BM34 Coffret de servitude moteur avec 34 fusibles. BMF1 Boîtier à fusibles maxi. BMF2 Coffret à fusibles maxi. BMF3Coffret à fusibles maxi. BMF4 Coffret à fusibles maxi. BSI1 Boîtier de servitude intelligent |
