Découpage de la fonction en trois schémas

– Un schéma de principe.

– Un schéma de câblage.

– Un schéma d’implantation.

Constitution des schémas

– Schéma de principe:

• alimentations (+ et -).
• appareils (avec repères, symboles de fonction et détails internes électromécaniques, hors électronique).
• cases des connecteurs sur appareils,
• prises de masses,
• lignes de fils (avec repère).

– Schéma de câblage :

• alimentations (+ et -).
• appareils (avec repères, symbole de fonctions, sans détail interne électromécanique).
• interconnexions (connecteurs avec repères).
• prises de masses (avec repère).
• épissures (avec repère).
• faisceaux (avec repère).
• repères de fils.

– Schéma d’implantation:

• représentation fantôme totale ou d’une partie du véhicule (en perspective).

• appareils (position, repère).
• interconnexions (position, repère).
• épissures (position, repère).
• prises de masses (position, repère).
• faisceaux (repère, cheminement).
• passages cloisons.

Codification des appareils

– Les appareils sont numérotés avec 4 chiffres. Exemple: 4310

– Les deux premiers chiffres indiquent la fonction, les deux chiffres qui suivent identifient l’appareil.

– La numérotation des voyants est précédée de la lettre V. Exemple: V2610.

– Numérotation spécifique des appareils servant à l’alimentation électrique :

• BB00: batterie,
• BB10: boîtier plus batterie,
• CADO: contacteur antivol,

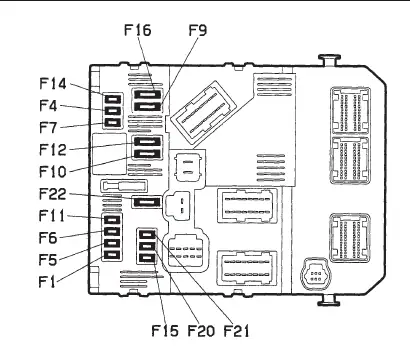

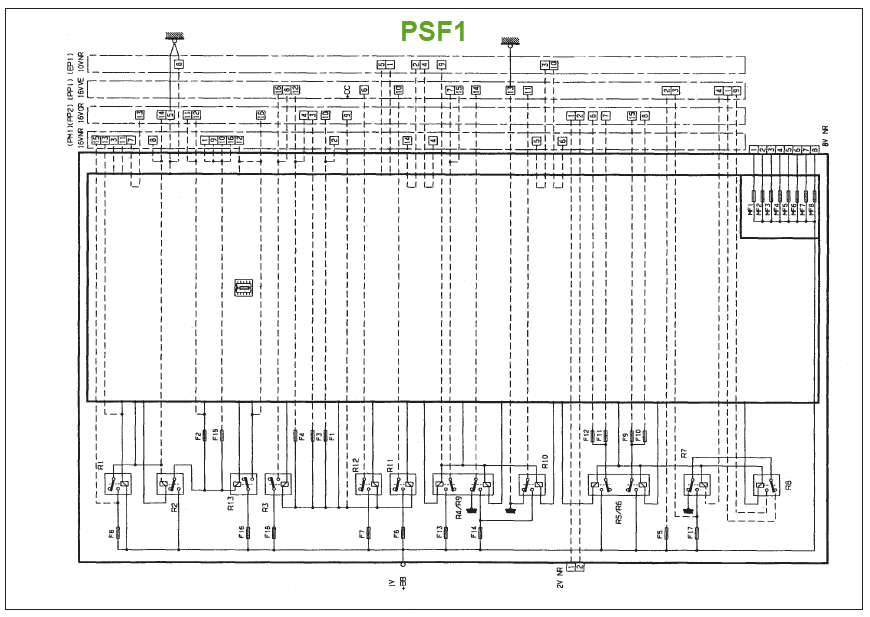

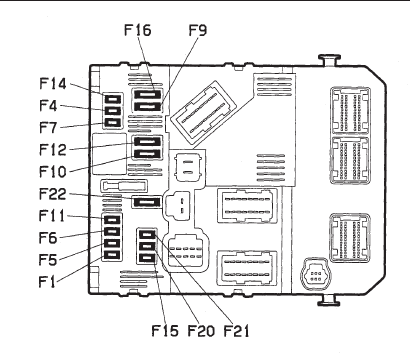

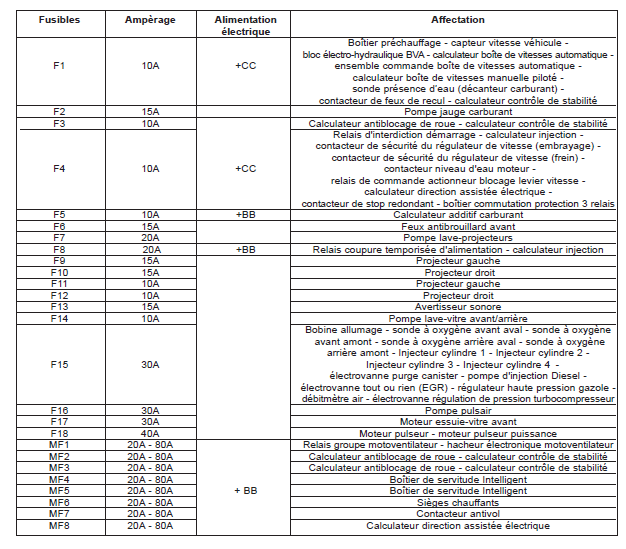

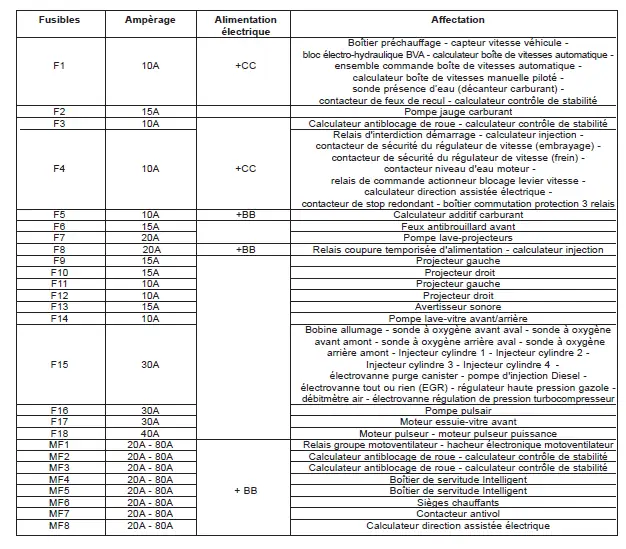

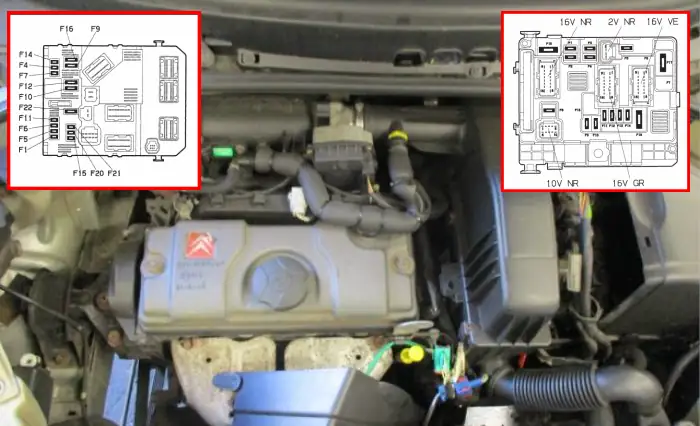

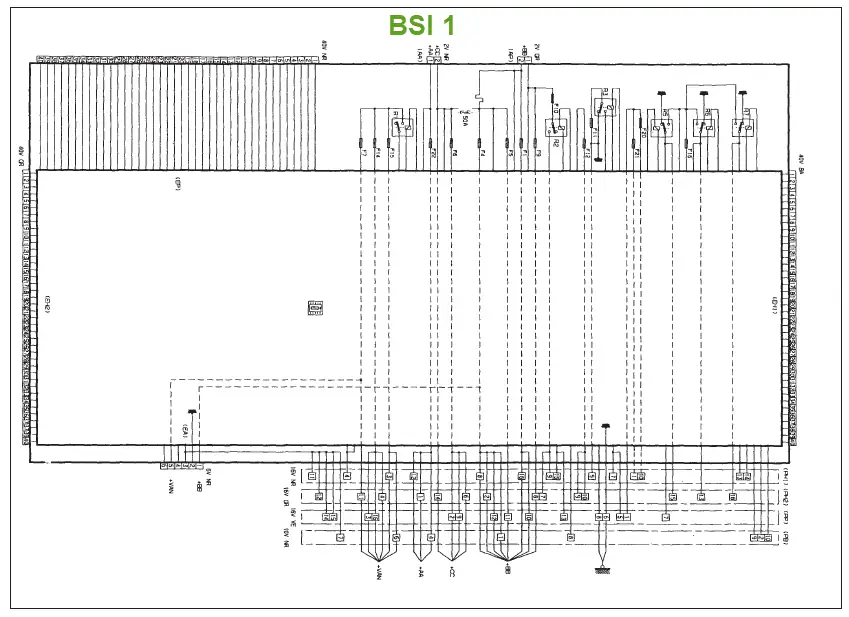

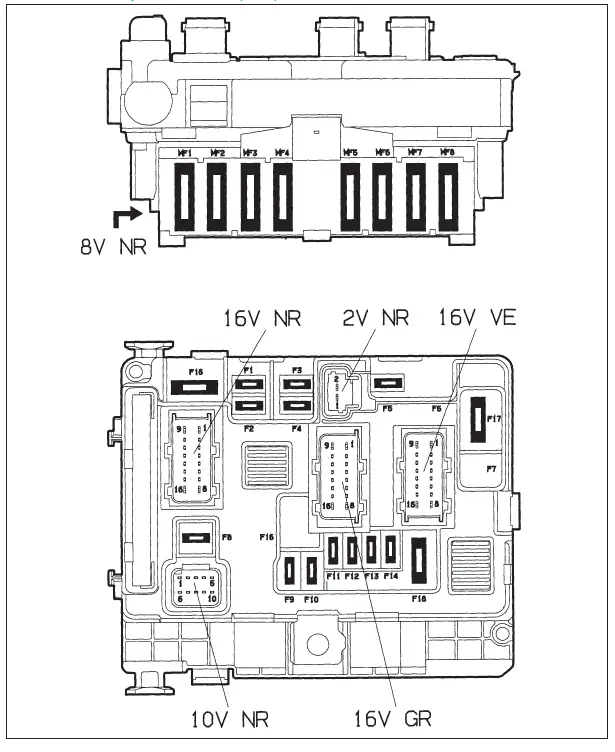

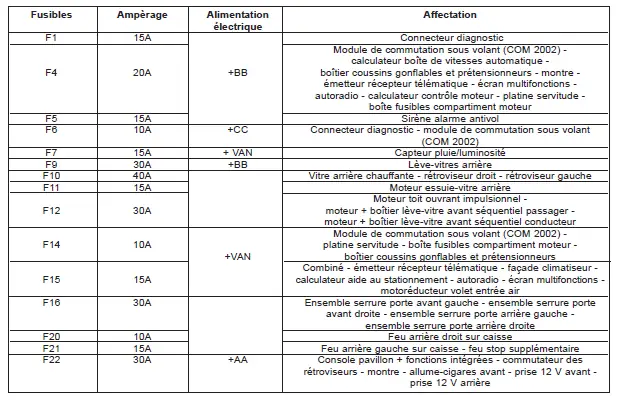

• BF00: boîte fusibles.

– Les connecteurs libres qui ont une fonction particulière (ex: test d’une fonction) sont numérotés comme les appareils avec la lettre C devant. Exemple: C1300.

– Numérotation prises de masse:

– on utilise la lettre M suivie d’un numéro d’identification,

– exemples: M2A, M90C.

• Numérotation des épissures:

on utilise la lettre E suivie d’un numéro d’identification.

• exemples: E028, E002,
• affectation d’un indice alphabétique si épissures identiques.
• Exemple: E005A, E005B

Numérotation des interconnexions

– On utilise les lettres IC suivies d’un numéro d’identification à 2 chiffres.

– Affectation d’un indice alphabétique si interconnexions identiques. Exemple: IC20, IC05A, IC05B.

Numérotation des prises équipotentielles

– On utilise la lettre B suivie d’un numéro à 3 chiffres. Exemple: B001

– Affectation d’un indice alphabétique si bornes identiques. Exemple: B003A, B003B.

Codification des fils

– Ce code permet de lier le numéro du fil au type d’alimentation ou à la fonction électrique.

– Les alimentations sont regroupées suivant le découpage ci-dessous.

Alimentations avant fusibles:

• BB: alimentation + batterie
• AA: alimentation + accessoire
• CC: alimentation + après contact
• VV: alimentation + veilleuse
• KK: alimentation + après contact coupé

Exemple: BB2 (type d’alimentation + numéro d’identification du fil).

Alimentations après fusibles:

• B: alimentation + batterie
• A: alimentation + accessoire
• C: alimentation + après contact
• V: alimentation + veilleuse
• K: alimentation + après contact coupé

Exemple: B02A (type d’alimentation + numéro de fusible + numéro d’identification du fil, chiffre ou lettre).

Alimentations spécifiques :

• M: masse
• D: blindage

Exemple: M262 (type d’alimentation + numéro d’identification du fil, chiffre ou lettre).

Remarque: Chaque véhicule possède des particularités dans la codification des fils concernant les alimentations (elles seront gérées comme des variantes).

Autres liaisons entre appareils :

• les chiffres de gauche reprennent le numéro de la fonction concernée (voir: codification des fonctions)
• les chiffres de droite représentent le numéro d’identification dans la fonction. Exemple: 2604 (numéro de la fonction + numéro d’identification du fil).

Codification des abréviations

– Ces abréviations sont précisées sur les bornes de certains appareils (exemple: contacteur antivol).

• + BB : plus permanent.
• + AA : plus accessoire.
• + CC : plus après contact.
• + KK : plus après contact coupé.

Codification des couleurs

• BA : blanc.
• BE : bleu.
• BG : beige.
• GR : gris.
• JN : jaune.
• MR : marron.
• NR : noir.
• OR : orange.
• RG : rouge.
• RS : rose
• ET : ver.
• VI : violette.
• VJ : vert/jaune.

Codification des fonctions

– Le principe de cette numérotation est de rattacher le numéro de l’appareil à une fonction électrique.

Les fonctions sont regroupées en 8 familles

– groupe motopropulseur (de 10 à 18).

– groupe signalisation – éclairage extérieur (de 20 à 26),

– groupe éclairage intérieur (30 et 31),

– groupe information conducteur (de 40 à 49).

– groupe lavage – essuyage (de 50 à 54).

– groupe assistance mécanismes divers (60 à 68).

– groupe aide à la conduite (de 70 à 77),

– groupe confort à la conduite (de 80 à 87).
