Démontage et remontage d’un haut-parleur

de porte avant C3 Pluriel

Outillage nécessaire

Une spatule ou un réglet pour déposer la grille.

De préférence en plastique, mais si vous n’en avez pas, entourez le bout de chatterton, ce dernier protégera efficacement le plastique du tranchant de la lame.

Un tourne vis, embout ou clé de type torx (étoile) de taille 20

Dépose

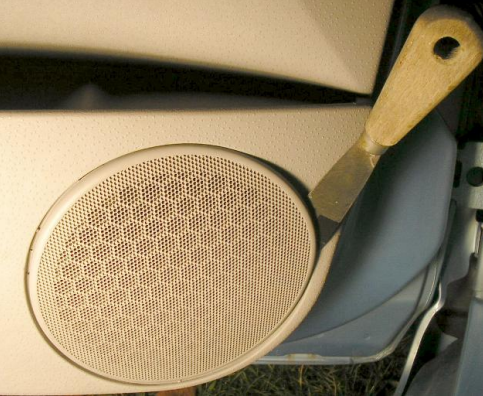

Déclipser la grille de haut parleur comme indiqué sur la photo

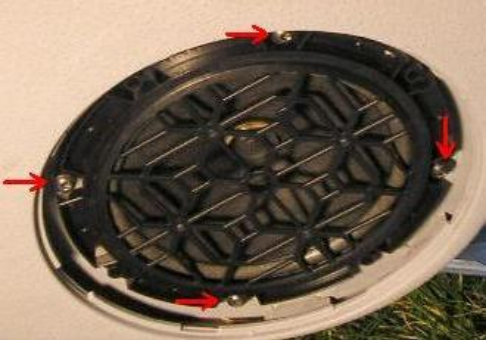

Puis dévisser les 4 vis torx de 20 (indiquées par la flèche rouge) afin de déposer le haut parleur. Il est préférable de terminer par la vis du haut afin de faciliter le démontage.

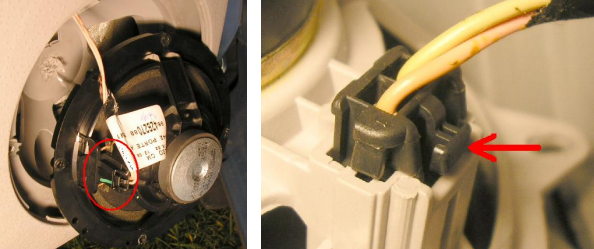

Sortir avec précaution le haut parleur et le retourner pour le déconnecter en appuyant sur la languette carrée du connecteur dans le sens indiqué par la flèche rouge.

Si vous changez les haut-parleurs, il faut prévoir un petit faisceau supplémentaire si les haut-parleurs ne sont pas prévus pour êtres montés sur une C3, mais munis de simples cosses plates.

Pour information, l’avant est équipé d’origine de haut parleur ASK de 165 mm.

Repose

Pour la repose, commencez par connecter le haut parleur au faisceau, puis le remettre en place.

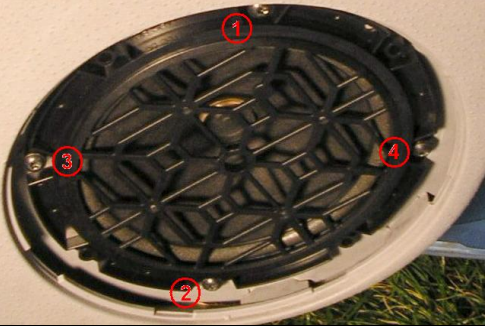

Remettre une à une les 4 vis en suivant l’ordre indiqué sans les serrer à fond. Une fois les quatre vis en place, il ne reste plus qu’à les serrer convenablement.

Une fois le haut parleur fixé, il ne reste plus qu’à remettre en place la grille de protection.

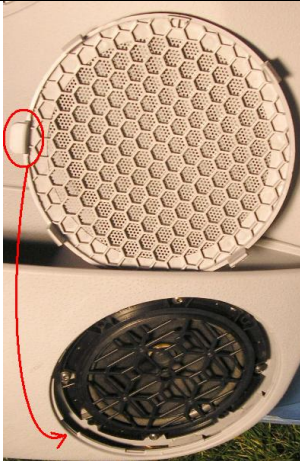

Attention au sens de celle-ci, elle possède un guide (entouré en rouge) à placer à un endroit bien précis (suivre la flèche). Une fois le guide en place, il ne reste plus qu’à appuyer fortement sur la grille au niveau de 4 clips de fixation.

Merci à C3bugs pour ce tuto

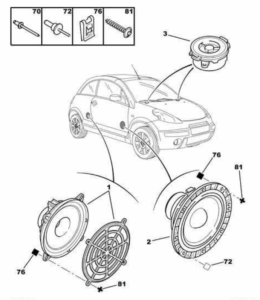

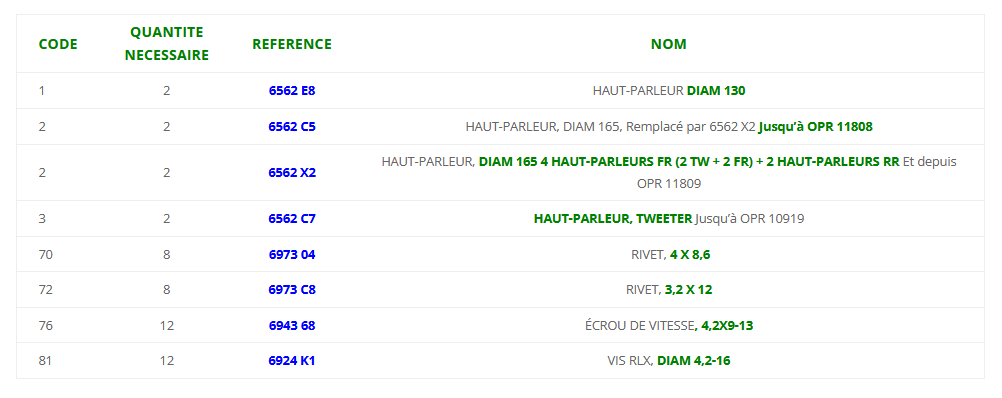

Plus d’information ici: references.c3pluriel.fr
