BSI – Brochage de l’interface des systèmes intégrés

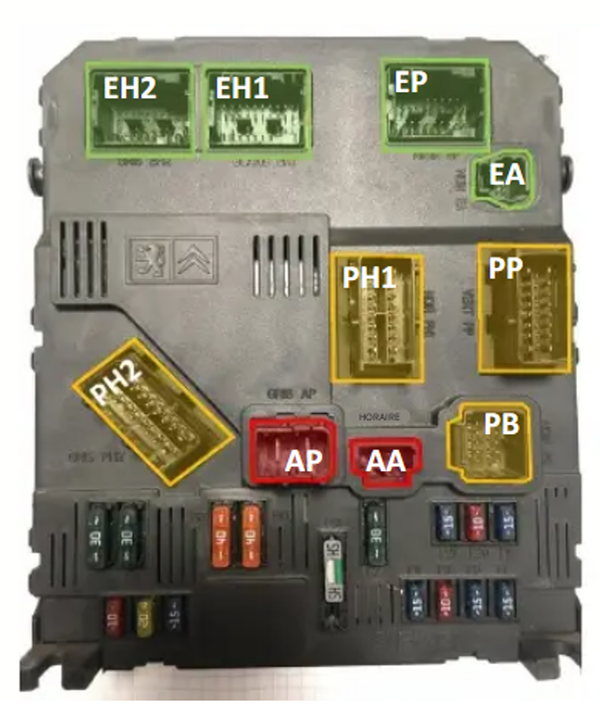

Les connecteurs de cette section électronique regroupent principalement les entrées du BSI.   Numéro du connecteur Descriptif Type #PIN Couleur connecteur EP Connecteur électronique principal MQS 40 voies  Noir EA Connecteur électronique principal MQS 6 voies  Noir EH1 Connecteur électronique principal MQS 40 voies Blanc EH2 Connecteur électronique principal MQS 40 voies  Gris   Section Connecteurs : Distribution de puissance du BSI. Les connecteurs de cette section de puissance regroupent principalement les sorties du BSI.   Nom du connecteur Descriptif Type #PIN Couleur connecteur PH1 Connecteur d’alimentation au secteur SICMA 2 , câbles d’habitation   16 broches Noir PH2 Connecteur d’alimentation au secteur SICMA 2 , câbles d’habitation   16 broches Gris PP Connecteur d’alimentation aux bornes SICMA 2   16 broches  Vert PB Connecteur d’alimentation au secteur CINCH, câbles d’alimentation   10 broches  Noir   Section Connecteurs : Alimentation principale du BSI   Nom du connecteur Descriptif Type #PIN Couleur connecteur AA  Alimentation du BSI SICMA 2  du fusible ACC+ et INGICION+   2 broches   Noir AP Alimentation du BSI NG1 8 mm des MAXI-fusibles 4 et 5 du BSM Gris   2 broches   Gris



Ce document contient des informations sur l’attribution des broches des connecteurs de la BSI (Built-in Systems Interface) des véhicules du groupe PSA.

Décrire les différents connecteurs du BSI et ses signaux d’entrée et de sortie liés aux systèmes électroniques et à l’alimentation du véhicule.

Les informations fournies sur les essais comprennent le multimètre et les diagrammes de PSA.



Affectation des broches des connecteurs

Connecteur EP 40 Broches



Broche	Signal	Type de signal	Broche	Signal	Type de signal
1	Entrée de liquide de refroidissement moteur bas	Tout ou rien	21	X	x
2	Signal multiplexé CAN HAUT	Multiplexé	22	Entrée de liquide de frein bas	Tout ou rien
3	Entrée de stationnement des essuie-glaces avant	Tout ou rien	23	Entrée de lave-phares bas	Tout ou rien
4	Signal multiplexé CAN BAS	Multiplexé	24	X	X
5	Sortie relais d’essuie-glace avant	Tout ou rien	25	X	X
6	Signal CARROSSERIE FOURGON 1 DONNÉES	Multiplexé	26	X	X
7	Ligne K (diagnostic)	X	27	X	X
8	Signal CARROSSERIE FOURGON 1 DONNÉES/B	Multiplexé	28	X	X
9	Sortie répétiteur de clignotant avant gauche	X	29	Mesure de la température d’huile moteur	Analogique

10	Sortie clignotant et répétiteur avant gauche	X	30	Sortie sur conduite à droite (C3 uniquement) Relais de sécurité enfant et de super-verrouillage	Tout ou rien
11	Entrée/sortie : excitation de l’alternateur	X	31	X	X
12	Sortie boîte de vitesses manuelle à entraînement direct	Tout ou rien	32	X	X
13	Entrée/sortie tous niveaux moteur	Analogique	33	X	X
14	Masse pour les mesures de niveau et de température d’huile moteur	X	34	X	X
15	Masse pour la mesure du niveau de carburant	X	35	X	X
16	Mesure du niveau de carburant	Analogique	36	Signal CARROSSERIE FOURGON 2 DATA/B Entrée position parking boîte de vitesses automatique (C3 uniquement)	Tout ou rien
17	Mesure de la température du fluide frigorigène (évaporateur de climatisation)	Analogique	37	Signal CARROSSERIE FOURGON 2 DATA	X
18	Masse pour la mesure de la température du fluide frigorigène (évaporateur)	X	38	Entrée position sport boîte de vitesses automatique (C3 uniquement)	Tout ou rien
19	Clignotant avant droit sortie répétiteur	X	39		Tout ou rien
20	Sortie clignotant et répétiteur avant droit	X	40	X	X



Connecteur EA 6 Broches



Broche	Signal	Type de signal	Broche	Signal	Type de signal
1	Alimentation protégée (premier fil)	X	4	Signal BODY VAN 2 DATA (alarme)	Multiplexé
2	Terre électronique pour l’alarme	X	5	Alimentation BODY VAN 2+	X
3		X	6	Signal BODY VAN 2 DATA/B (alarme)	Multiplexé



Connecteur EH1 40 broches



Broche	Signal	Type de signal	Broche	Signal	Type de signal
1	X	X	21	X	X
2	X	X	22	Sortie information moteur tournant pour autorisation de déclenchement du chauffage	Tout ou rien
3	X	X	23	Signal DONNÉES CARROSSERIE FOURGON 2 (capteur de pluie)	Multiplexé
4	Entrée contacteur d’ouverture de porte avant gauche	Tout ou rien	24	X	X
5	Entrée contacteur d’ouverture de porte avant droite	Tout ou rien	25	Entrée éclairage intérieur	Tout ou rien
6	X	X	26	Signal DONNÉES CARROSSERIE FOURGON 2/B (capteur de pluie)	Multiplexé
7	X	X	27	Entrée déverrouillage de porte avant gauche	Tout ou rien
8	Masse pour mesure de la température de l’air extérieur	Tout ou rien	28	Signal DONNÉES CARROSSERIE FOURGON 1 (module de commutation sous le volant)	Multiplexé
9	Sortie relais sécurité enfant et super condamnation sur conduite à droite (C3 uniquement)	Tout ou rien	29	Entrée de déverrouillage de porte avant droite	Tout ou rien

10	Sortie relais de désactivation des vitres arrière (C3 et C3 Pluriel uniquement)	Tout ou rien	30	Signal DATA (commutation 1 module sous le volant) CARROSSERIE FOURGON	Multiplexé
11	X	X	31	Entrée sécurité enfant porte arrière droite (C3 uniquement)	X
12	X	X	32	Sortie éclairage de courtoisie	X
13	X	X	33	Entrée contacteur d’ouverture de porte arrière droite	Tout ou rien
14	X	X	34	Entrée contacteur d’ouverture de porte arrière gauche	Tout ou rien
15	X	X	35	Entrée frein de stationnement	Tout ou rien
16	X	X	36	Entrée sécurité enfant porte arrière gauche	Tout ou rien
17	X	X	37	Entrée ceinture de sécurité conducteur (conduite à gauche)	Tout ou rien
18	Entrée de mesure de la température d’air extérieur	Analogique	38	Signal CARROSSERIE FOURGON 1 DONNÉES/B (ECU des airbags)	Multiplexé
19	Sortie témoin d‘activation/désactivation ESP du tableau de bord (ESP)	Tout ou rien	39	Entrée ceinture de sécurité conducteur (conduite à droite)	Tout ou rien
20	Sortie témoin d’activation/désactivation sécurité enfant du tableau de bord (C3	Tout ou rien	40	Signal CARROSSERIE FOURGON 1 DONNÉES (ECU des airbags)	Multiplexé



Connecteur EH2 40 Broches



Broche	Signal	Type de signal	Broche	Signal	Type de signal
1		X	21	X	X
2	Sortie de commande d’ouverture du hayon	X	22	X	X
3	Sortie de commande d’ouverture de la lunette arrière (C3 Pluriel uniquement)	X	23	X	X
4	Sortie d’éclairage du coffre	X	24	X	X
5	Sortie d‘activation/désactivation de la sécurité enfant (C3 et C3 Pluriel uniquement)	Tout ou rien	25	X	X
6	Sortie d’activation/désactivation de l’ESP (ESP)	Tout ou rien	26	X	X
7	X	X	27	X	X
8	X	X	28	X	X
9	Entrée de stationnement d’essuie-glace arrière (C3 et C2 uniquement)	Tout ou rien	29	X	X

10	X	X	30	X	X
11	X	X	31	X	X
12	X	X	32	X	X
13	X	X	33	X	X
14	Entrée de commande d’ouverture de la lunette arrière (C3 Pluriel uniquement)	Tout ou rien	34	X	X
15	X	X	35	X	X
16	Entrée d’état du hayon arrière (ouvert/fermé) (C3 et C2 uniquement)	Tout ou rien	36	X	X
17	Entrée de commande d‘ouverture du hayon arrière	Tout ou rien	37	X	X
18	Signal COMFORT VAN DATA (ECU d’aide au stationnement)	Multiplexé	38	X	X
19	X	X	39	X	X
20	Signal COMFORT VAN DATA/B (ECU d’aide au stationnement)	Multiplexé	40	X	X



Connecteur PH1 16 Broches



Broche	Signal	Type de signal	Broche	Signal	Type de signal
1	Sortie alimentation feu stop gauche	X	9	Sortie lunette arrière dégivrante ?	X
2		X	10	Sortie alimentation feu stop droit	X
3	Alimentation FOURGON CONFORT (calculateur d’aide au stationnement)	X	11	Sortie feu de position arrière droit	X
4	Sortie feux antibrouillard arrière	X	12	Alimentation positive accessoires pour le faisceau arrière (C3 et C2 uniquement)	X
5	Sortie alimentation essuie-glace arrière (C3 et C2 uniquement)	X	13	Sortie clignotant arrière droit	X
6		X	14	Sortie de clignotant arrière gauche	X
7	Sortie feux de recul (marche arrière)	X	15	Sortie de feu de position arrière gauche	X
8	Distribution protégée (deuxième fil) (BAT_1)	X	16	Alimentation (BAT 1)	X



Connecteur PH2 16 Broches



Broche	Signal	Type de signal	Broche	Signal	Type de signal
1	Alimentation positive accessoires sur le faisceau avant	X	9	Lève-vitres électriques avant à poussoir	X
2	Distribution protégée (troisième fil) (BAT 1)	X	10	Alimentation du toit ouvrant (C3 et C2 uniquement)	+12 V
3	X	X	11	Alimentation BODY VAN 2 + (capteur de pluie/soleil)	X
4	Alimentation FOURGON CARROSSERIE 1 + (calculateur airbags)	X	12	X	X
5	X	X	13	Sortie de verrouillage des portes	X
6	X	X	14	Alimentation positive du contact non protégé (pour calculateur d’airbag)	X
7	Sortie de dégivrage des rétroviseurs	X	15	Sortie de déverrouillage des portes	X
8	Alimentation des lève-vitres électriques arrière à poussoir (C3 et C3 Pluriel uniquement)	X	16	Sortie de commande de sécurité enfant (conduite à gauche). Sortie d’alimentation des moteurs de super-condamnation	X



Connecteur PP 16 Broches



Broche	Signal	Type de signal	Broche	Signal	Type de signal
1	Entrée d’information du contacteur de pédale de frein (stop)	X	9	X	X
2	Alimentation plus allumage	X	10	Distribution protégée (deuxième fil) (BAT 1)	X
3	Alimentation CARROSSERIE FOURGON 1 (boîtier relais moteur)	X	11	Distribution protégée (sixième fil) (BAT 2)	X
4		X	12	Distribution protégée (quatrième fil) (BAT 1)	X
5	Entrée d’information de marche arrière	X	13	Sortie feu de position avant gauche	X
6	Masse électronique	X	14	X	X
7	Sortie compresseur de climatisation	X	15	Sortie feu de position avant droit	X
8	Masse d’alimentation	X	16	Alimentation CARROSSERIE FOURGON 1+ (module de commutation sous le volant)	X



Connecteur PB 10 Broches



Broche	Signal	Type de signal	Broche	Signal	Type de signal
1	Distribution protégée (cinquième fil) (BAT 1)	X	6	Alimentation VAN+ pour le tableau de bord	X
2	X	X	7	Sortie d’éclairage des boutons	X
3	X	X	8	Signal COMFORD VAN DATA (tableau de bord)	X
4	Alimentation positive des accessoires pour le tableau de bord	X	9	Sortie LED d’état du système	X
5	X	X	10	Signal COMFORD VAN DATA/B (tableau de bord)	X





Ces informations de brochage s’appliquent à la plupart des BSI des véhicules du groupe PSA (Citroën/Peugeot/DS). Fournissent des essais et des erreurs avec des tests multimètres et quelques schémas PSA.
