Démontage et remontage

d’un haut-parleur de planche de bord (tweeter)

Outillage nécessaire

Une spatule ou un réglet pour déposer la grille.

De préférence en plastique, mais si vous n’en avez pas, entourez le bout de chatterton, ce dernier protégera efficacement le plastique du tranchant de la lame.

Dépose

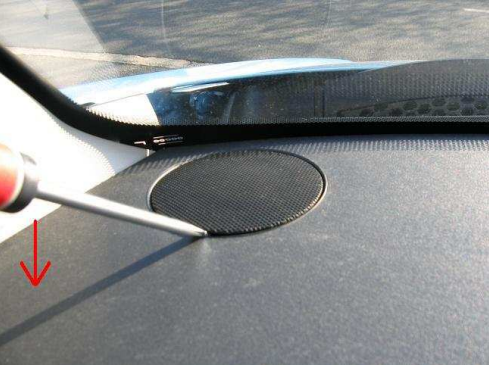

Déclipser la grille de haut-parleur comme indiqué sur la photo.

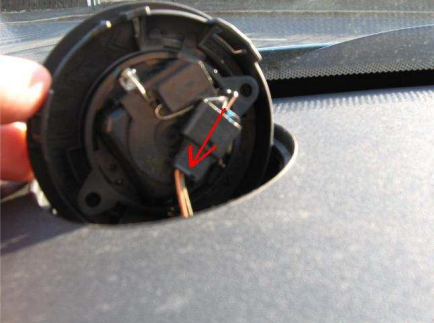

Sortir avec précaution le haut-parleur et le retourner pour le déconnecter en suivant le sens indiqué par la flèche rouge.

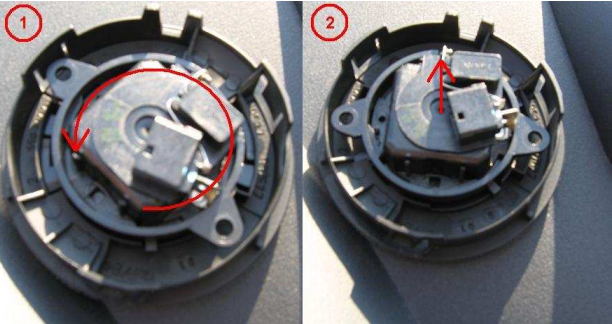

Séparer la grille du tweeter en tournant celui-ci dans le sens indiqué sur la photo (1) afin qu’il se retrouve comme sur la photo (2).

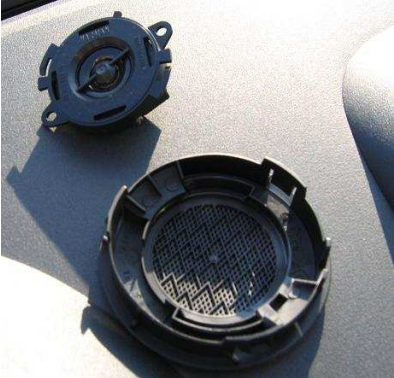

Tirer le tweeter vers le haut pour le désolidariser de la grille

Si vous changez les haut-parleurs, il faut prévoir un petit faisceau supplémentaire si les haut-parleurs ne sont pas prévus pour êtres montés sur une C3, mais munis de simples cosses plates.

Repose

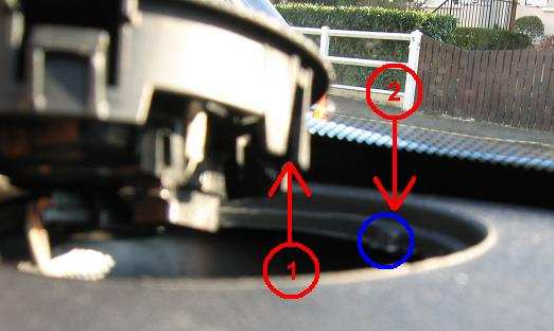

Pour la repose, commencez par fixer le tweeter sur la grille. Puis replacer la grille dans son emplacement. Cette grille a un sens, la partie entourée en bleu (2) sur la photo doit être dans l’encoche (1) Puis enfoncer la grille à fond (elle doit être alignée avec le tableau de bord)

Merci à C3bugs pour ce tuto

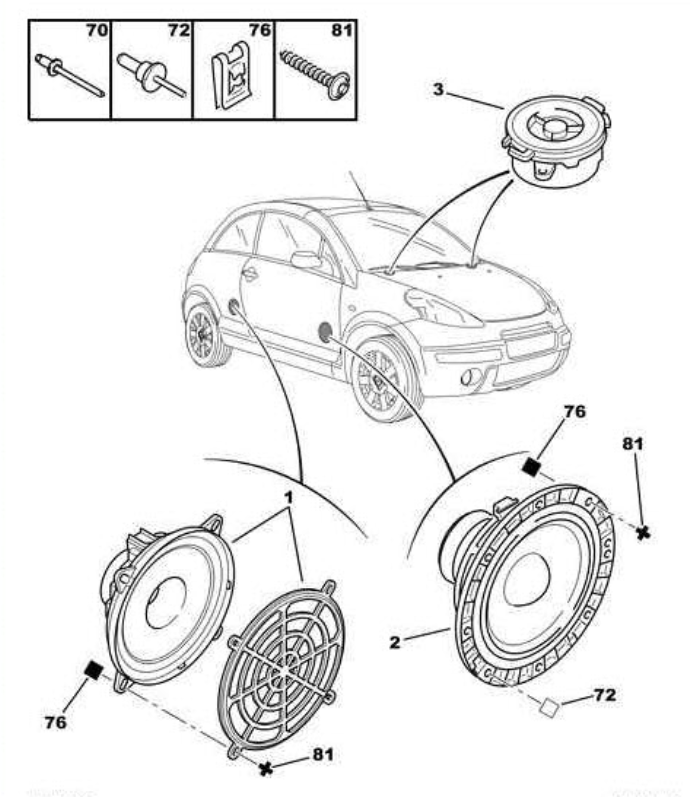

Plus d’information ici: references.c3pluriel.fr
